管网设计要点

- 分区与环状管网：为提高可靠性与稳定性，常采用分区供水和环状管网，并对管道材料进行分区选用。

- 分区供水条件：当系统工作压力超过2.40 MPa，或消火栓口静压大于1.0 MPa，或自动水灭火系统报警阀处的工作压力超过1.60 MPa、或喷头处的工作压力超过1.20 MPa时，应实施分区供水。

- 环状管网的适用情形：向两栋及以上建筑供水、向两种及以上水灭火系统供水、采用高位水箱的临时高压供水系统、或向两个及以上报警阀控制的自动水灭火系统供水时，宜采用环状给水管网。

- 室外消火栓与两路供水：当室外消火栓采用两路供水时，应采用环状管网；单路供水时可采用枝状管网；单段内的室外消火栓数量不宜超过5个，管径不小于DN100。

- 室外给水管网设计：管道直径应按流量、流速和压力要求计算确定，且不得小于DN100；水源系统应分成若干独立段，每段的室外消火栓数量控制在一定范围内，以确保可靠性。

- 室内消火栓与管网：室内消火栓总量超过10个时，应采用环状管网；竖管停用数量不得超过1根，若竖管超过4根时可关闭不相邻的2根；竖管直径不小于DN100，室内给水管道的设计流速通常不宜超过2.5 m/s。

- 室内给水网的布置形式：在室外消火栓设计流量不大于20 L/s且室内消火栓不超过10个时，除8.1.2条规定外，室内给水网可布置为枝状；若与室外生产生活消防合用系统共水，还需同时满足室外与室内的流量与压力要求。

- 管网检修与维护：室内消火栓竖管的检修应确保不需要关闭超过1根竖管；竖管与供水横干管的接头处应设阀门以便检修或隔断。

- 设计流速与水力要求：室外给水与自动水灭火系统的设计流速应符合相关标准，但任何消防给水管道的流速上限通常不得超过7 m/s；室外给水的整体流速一般控制在2.5 m/s以下，以保障喷射效果与管网安全。

- 埋地与架空管网的材质与埋设：埋地管网按工作压力选材，常用为球墨铸铁、钢丝网骨架塑料复合管、加厚钢管或无缝钢管，埋深不少于0.7米，机动车道下不小于0.9米；架空管道常用热镀锌钢管、热镀锌无缝钢管，管径大于DN50时使用沟槽连接件，并可采用法兰连接。对于埋地管网，在不同压力区间有对应的材料选择与连接方式：1.60 MPa使用无缝钢管； DN直径的沟槽接头系统的压力限制也有规定。

- 埋地与架空管道的安装要求：埋地管顶覆土最小高度不少于0.70米；在机动车道下时，覆土高度需经计算确定且不宜低于0.90米。架空管道的连接方式以沟槽、螺纹、法兰、卡压等为主，避免焊接；小口径用螺纹/卡压，较大口径用沟槽连接并配合法兰。

消火栓设计与布置要点

- 设计要素：室外与室内消火栓的设计流量、设计压力、用水量、保护半径及平面布置等需结合建筑耐火等级和体积进行综合确定。

- 用水量与火灾持续时间：用水量应等于设计流量乘以火灾持续时间，火灾持续时间根据建筑类别与防火分区决定。

- 室外消火栓的保护半径与布置：室外消火栓的保护半径不应超过150米，最近一辆车之间的距离不应小于7米，距油站或油库不应小于15米；数量应按保护半径和设计流量经计算确定，宜沿建筑周边均匀布置，避免集中在单侧，建筑外立面相邻两侧至少各设2个。

- 住宅与特定场所的室内消火栓：室内布置应设置在楼梯间、前室、走道等易于获取且便于扑救的位置；住宅应在楼梯间及其休息平台布置；汽车库的消火栓布置需确保不影响通行与车位，同时确保消火栓开启；同一楼梯间及相邻层的消火栓位置应尽量保持一致；冷库可设置在常温通道或楼梯间内。

- 室内消火栓的覆盖与间距：两股充实水柱同时达到任意部位时，室内消火栓的间距不应超过30米；若按单股水柱布置，间距不应超过50米。

- 栓口压力与充实水柱：栓口动压不应大于0.50 MPa，若超过0.70 MPa需设置减压装置；高层、厂房、库房及净空高度较高建筑的室内栓口动压不得低于0.35 MPa，且充实水柱应按规定距离计算；普通场所栓口动压不低于0.25 MPa，充实水柱按10米计算。伟德APP

- 室内设备与布置细则：室内消火栓应在各层建筑设备层及易于取用的位置设置；消防电梯前室应配室内消火栓，并计入消火栓总数；同一平面如有两支水枪的布置，应确保两股充实水柱同时覆盖建筑任一点。

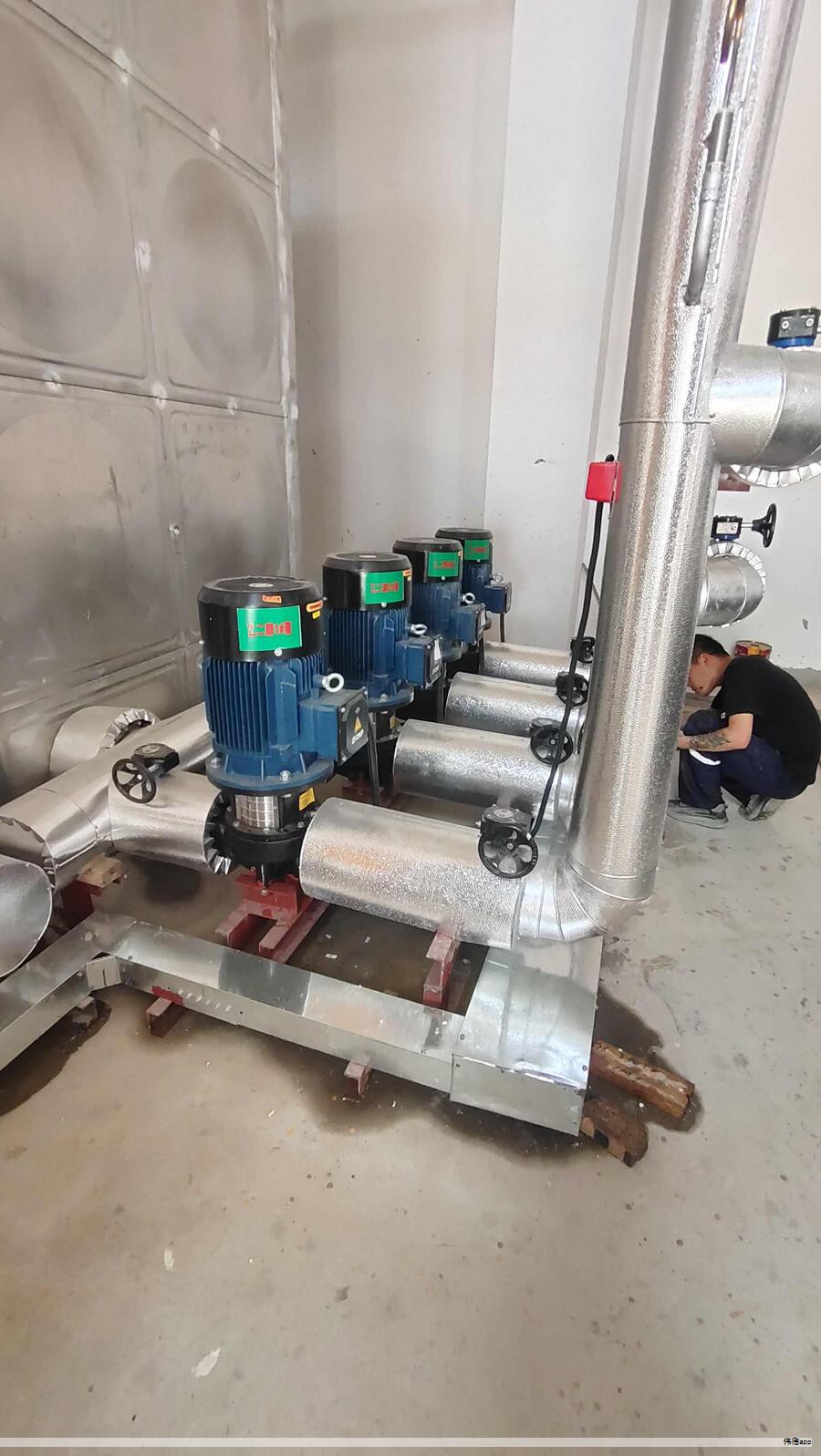

消防泵与控制系统要点

- 启动与停机控制：消防水泵控制柜应处于自动启泵状态，禁止自动停泵；泵的自动启动应可由管网压力开关、流量开关或报警阀信号直接触发，且信号应进入专用控制柜。控制箱应具就地直接启泵按钮、状态指示以及水源高低位报警等显示功能。

- 防护等级与防护设计：控制柜应具防水防潮与防热的措施，防护等级在单独安装时不低于IP30，和同一房间时不低于IP55；控制柜需具备防止被水淹没的措施，在高温潮湿环境下应有自动除湿装置。

- 启动方式与切换：普通启动采用工频直接启动，必要时采用星三角或自耦降压启动，尽量避免变频器启动；如采用转输或串联供水的分区泵，启动顺序需有明确规定。

- 应急与人员干预：系统应设机械应急启泵功能，控制线路故障时由有管理权限的人员在紧急时启泵，确保在规定时间内泵能够正常工作；前面板应具备紧急开启装置，便于紧急情况快速应对。

- 双电源与切换：双电源自动切换时间不应超过2秒，一路电源切换至内燃机动力的时间不应超过15秒，确保关键时段的供水不中断。

- 运行与维护原则：消防泵应在紧急火情下工频运行，优先使用稳定可靠的启动方式；运维中应确保电气系统、控制柜等设备完好、可靠，避免因控制故障影响灭火效果。

以上要点为消防灭火系统的核心设计原则，确保系统在日常运行与火情发生时均具备高效、可靠的供水能力与有效的灭火效果。
