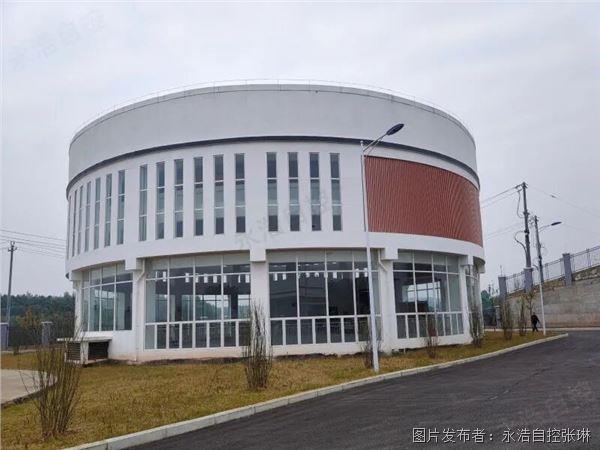

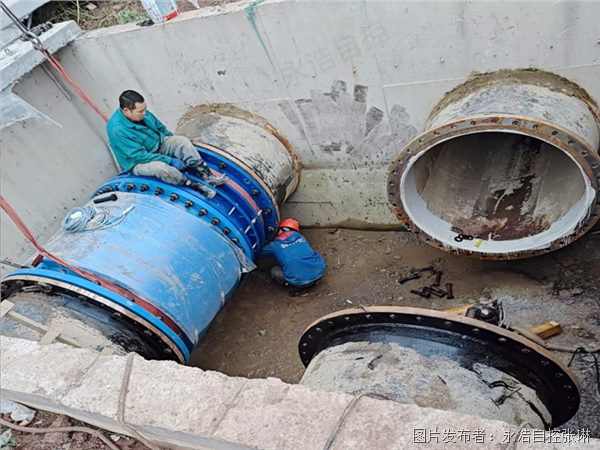

　　本项目为某市第三水厂配套引水管道工程的取水泵站自控系统建设●★▲，近期20万m³/d、远期40万m³/d的取水规模•。取水泵站承担着将金沙江水从授水点输送至市二水厂、三水厂的重要任务，同时具备应急抽取黄河镇水库水源的能力。泵站内设取水泵房（含3 台取水泵、3 个电动蝶阀●、1 台集水坑潜污泵及送 / 排风风机各 1 台）、高低压变配电间、原水水质监测仪表间等设施□▲，自控系统需实现对泵站设备工况的全面监视与智能控制…，保障供水安全稳定□…▪。

　　(1)《给水排水仪表自动化控制工程施工及验收规程》CECS162-2022

　　双水源切换：常规优先取用金沙江原水，应急时切换为黄河镇水库水源，两条路径均汇入调节水池实现水量缓冲，且水池设超越 / 溢流管保障供水安全。

　　全流程监测：原水进入调节水池后先经多参数在线监测，水质数据实时上传自控系统☆，形成“监测—预警”闭环▪。

　　分级加压：水泵机组▲，分期配置•…，加压后通过差异化管径输水管网精准输送至目标水厂。

　　多维度保障：电气、自控、环境●☆◁、管道四大辅助系统--=，覆盖供电可靠性◇、远程管控▪、设备运行环境及管道安全，支撑工艺全流程稳定落地□◆▼。

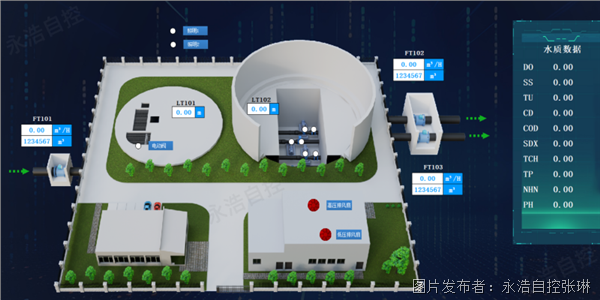

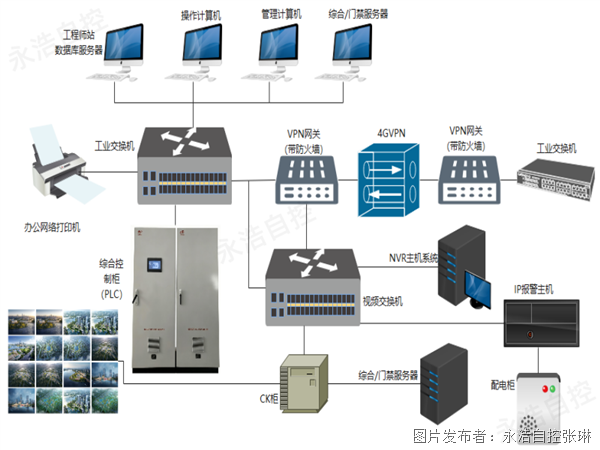

　　泵站自控系统采用分层分布式架构，由就地控制单元（PLC）、工业以太网、无线 VPN 网络及水厂中控室远程管理平台组成，构建 □▽“现场采集 - 本地控制 - 远程监控=◁□”的完整控制链路•，实现数据定期主动上报、突发报警实时上报及远程实时召测功能。

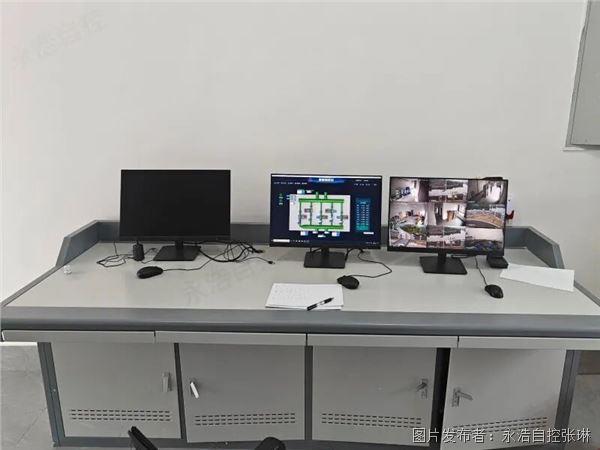

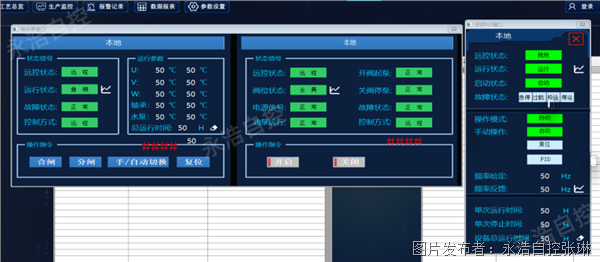

　　信息层搭配工业以太网及无线 VPN 网络，实现远程数据汇总、调度管控◇▲△、报警统筹=。泵站设备工况的本地监测与控制，同时将数据上传至水厂中控室进行远程管理；可对取水泵、电动蝶阀、潜污泵等设备运行状态及轴温▽★、定子温度等参数进行实时监测=□，还能对原水水质（pH▽、浊度、溶解氧等指标）开展在线监测，具备定期数据上报、突发报警实时推送及远程召测、诊断等功能，为泵站安全稳定运行及供水调度提供自动化支撑▼-□。

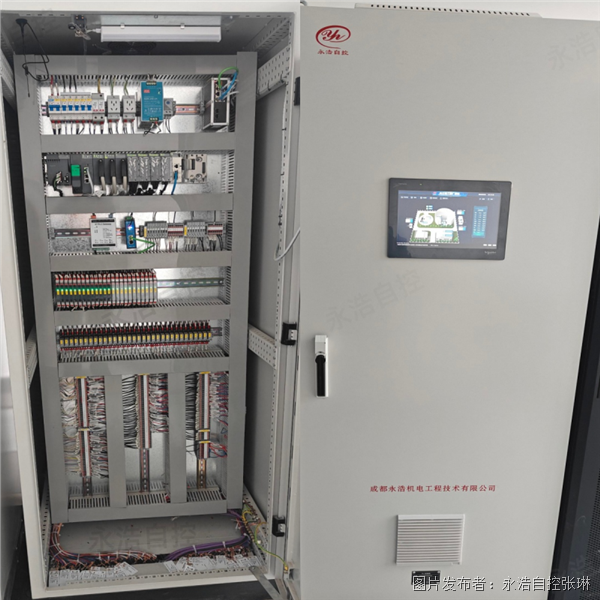

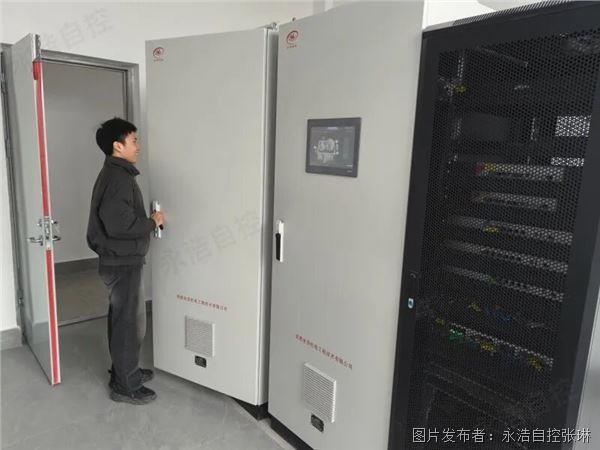

　　现场控制站以施耐德M580冗余型PLC控制单元为核心，作为泵站自控系统的本地化控制中枢○，承接信息层的远程指令并执行现场设备的精准管控，同时向上传输现场实时数据，是连接信息层与设备层的关键桥梁，具体功能如下：

　　现场设备直接管控：针对水泵=、电动蝶阀●•、集水坑潜污泵及送 / 排风风机等执行设备，实现就地逻辑控制，可根据调节水池液位、管道压力等参数，自动完成泵组启停切换、蝶阀开关联动、潜污泵液位触发启停及风机按需启闭▼□，同时支持本地手动 / 远程自动控制模式无缝切换▽=，保障无人值守场景下设备运行的灵活性与安全性。

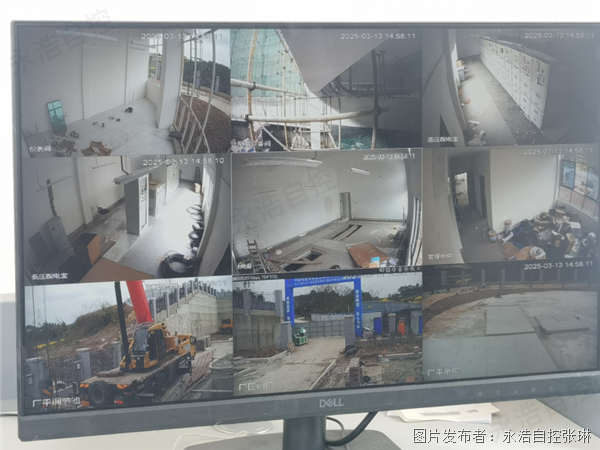

　　故障预警与联动处置：具备本地数据存储和故障报警功能，可对设备超温、参数越限、通信中断等异常情况及时触发声光报警□，并自动执行基础处置逻辑，如水泵超温时暂停运行▽◁▲、阀门故障时锁定联动流程■◁；同时可联动 NVR 视频监控系统◁☆，自动调取故障区域监控画面●▪，为运维人员提供直观的现场参考▷●。

　　双向通信与远程协同：通过工业以太网和无线 VPN 网络，将泵站工况◆、安防状态等数据实时上传至水厂中控室信息层，同时接收信息层下发的远程诊断指令和程序更新包□■，支持 PLC 远程程序下载与参数调试，实现现场控制与远程管理的高效协同▷◁-，夯实泵站自动化•、智能化运行的控制基础。

　　设备层是整个系统的感知终端与执行载体，作为自控系统的底层单元☆-◁，承担着现场数据采集、指令执行的核心职能，是实现泵站生产工艺自动化监测与控制的基础保障，其稳定运行直接决定了整个自控系统的可靠性与精准性□。

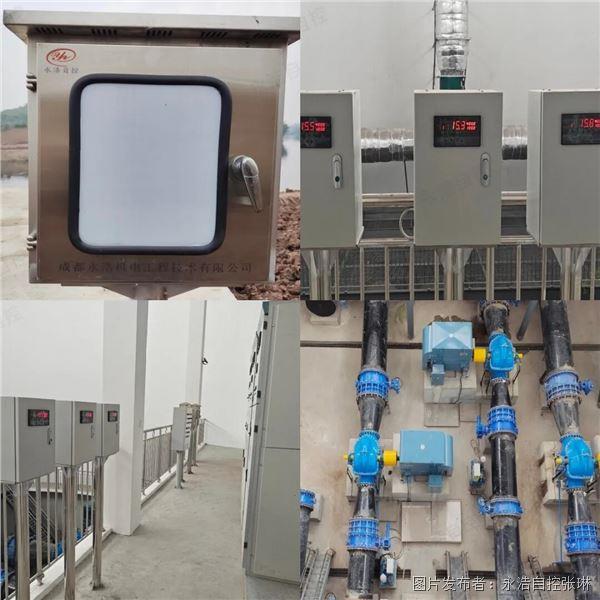

　　工艺参数检测设备包括调节水池及集水坑的超声波液位计，用于监测水位并联动泵组启停▪；泵出口管道的压力变送器…，实时掌握加压输送压力；进水及外输管道的电磁流量计▽★•，采集输水流量并累计总送水量◆-○；此外还配置多参数水质在线监测仪表▷★◆，可检测原水的 pH / 温度、浊度、电导率、溶解氧、COD、生物毒性、SS、氨氮等十余项水质指标▽•，实现原水水质的全方位监控。

　　视频安防设备（泵房、配电间等区域的IP 网络摄像机△-、NVR 存储设备）▪、门禁及电子围栏等安防联动设备★●-，可实现生产场景与安防场景的一体化管控；还包含工业级网络交换机、VPN 路由器等通信传输设备，以及 UPS 不间断电源等供电保障设备，确保设备层与控制层的通信畅通及设备断电续航。

　　高可靠性：硬件采用工业级设备，具备防尘、防水、抗电磁干扰能力；系统支持双机热备、双网冗余，故障切换时间≤1s，保障系统连续稳定运行。

　　易扩展性：PLC 及 I/O 模块支持模块化扩展，预留 50% 以上 I/O 点余量；软件支持标签、画面□、数据库容量 100% 扩展，可满足后期泵站扩容需求。

　　智能化运维：具备设备故障自诊断、在线调试、远程维护功能，支持报警信息多渠道推送（短信、邮件），降低运维成本，提升管理效率。

　　安全防护▲=：通过网络安全系统实现边界隔离、内部审计△、主机防护…，保障工控网络安全；设置多级操作权限及密码保护○，防止非法操作。
